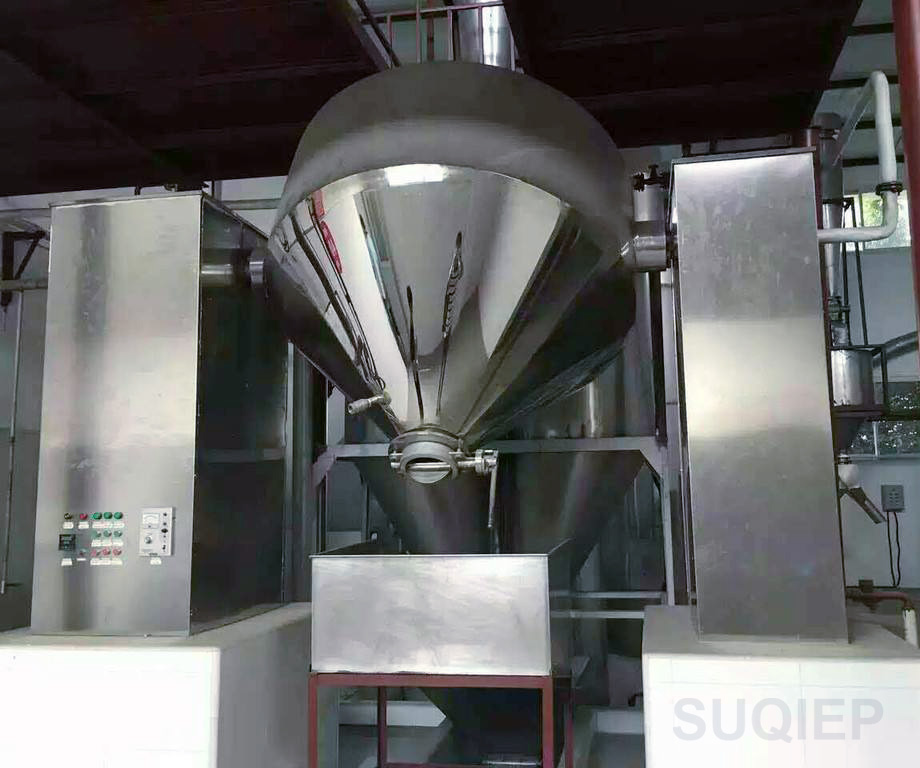

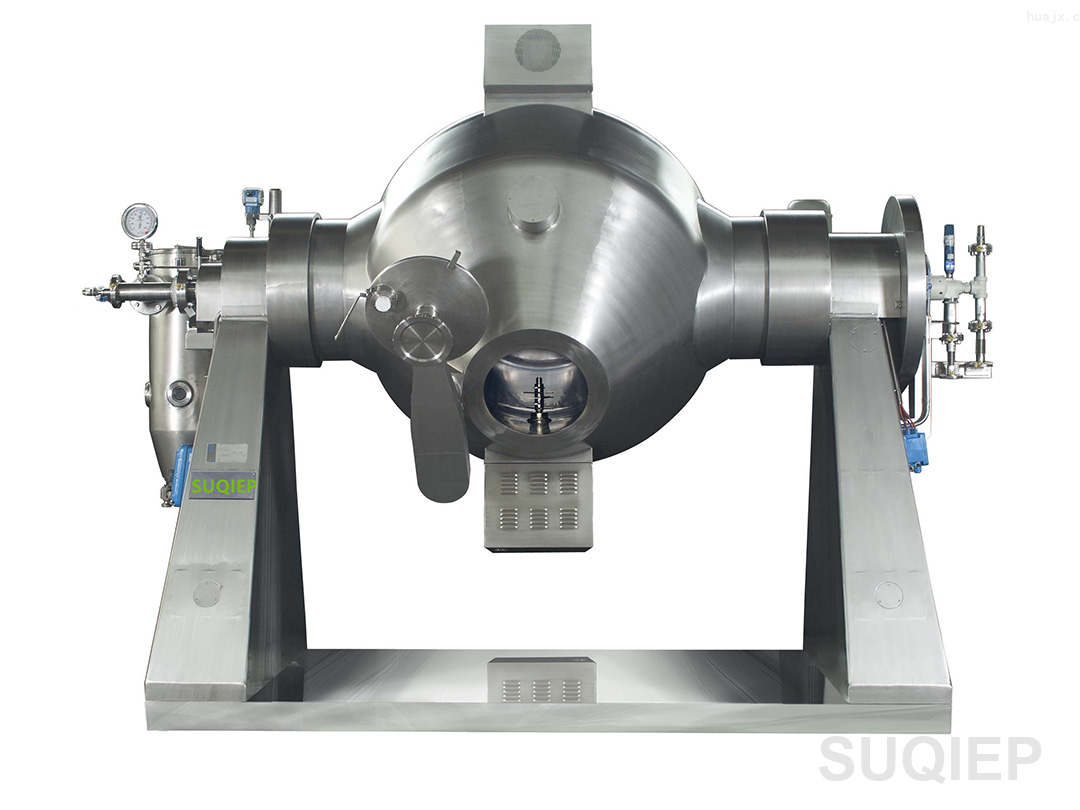

SZG系列雙錐回轉真空干燥機

設備概述:

雙錐回轉真空干燥機為雙錐形的回轉罐體，罐內在真空狀態下，向夾套內通入蒸汽或熱水進行加熱，熱量通過罐體內壁與濕物料接觸，濕物料吸熱后蒸發的水汽，通過真空泵經真空排氣管被抽走。由于罐體內處于真空狀態，且罐體的回轉使物料不斷的上下內外翻動，故加快了物料的干燥速度，提高干燥效率，達到均勻干燥的目的。雙錐回轉真空干燥機系統主要由雙錐回轉真空干燥機、冷凝器、除塵器、真空抽氣系統、加熱系統、冷卻系統、電控系統等組成。

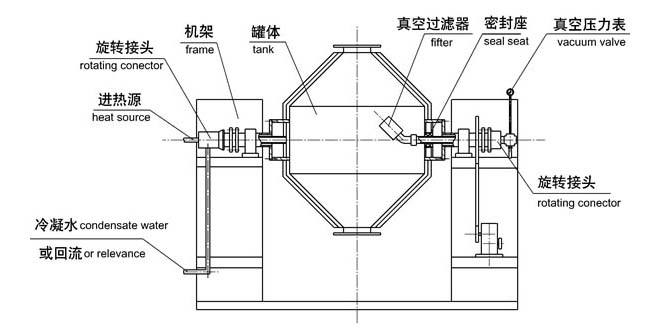

工作原理:

◎在密閉的夾層中通入熱能源(如熱水，低壓蒸汽或?qū)嵊?，熱量經內殼傳給被干燥物料。

◎在動力驅動下，罐體作緩慢旋轉，罐內物料不斷地混合，從而達到強化干燥的目的。

◎物料處于真空狀態，蒸汽壓下降使物料表面的水份(溶劑)達到飽和狀態而蒸發了，并由真空泵及時排出回收。物料內部的水份(溶劑)不斷地向表面滲透、蒸發、排出三個過程不斷進行，物料在很短時間內達到干燥目的。

應用范圍：

雙錐回轉真空干燥機適用于醫藥、食品、化工等行業的粉、粒狀物料的真空干燥和混合，尤其適用有下列要求的物料：

1、不能接受高溫的熱敏性物料；

2、容易氧化，有危險的物料；

3、需回收溶劑和有毒氣體的物料；

4、要求殘留揮發物含量極低的物料；

5、要求混合充分，均勻的物料。

性能特點：

雙錐回轉真空干燥機表現為一下特性：

（1）真空干燥的過程中，筒體內的壓力始終低于大氣壓力，氣體分子數少，密度低，含氧量低，因而能干燥容易氧化的藥品，減少物料染菌的機會。

（2）由于濕分在汽化過程中溫度與蒸汽壓力成正比，故真空干燥時，物料中的濕分在低溫下就能汽化，達到低溫干燥，特別適用于有熱敏性物料的藥品生產。

（3）真空干燥可解決常壓熱風干燥易產生的表面硬化現象，這是因?yàn)檎婵崭稍镂锪蟽?nèi)和表面之間壓差大，在壓力梯度作用下，水分很快移向表面，不會出現表面硬化。

（4）由于真空干燥時，物料內和外部之間溫度梯度小，由于逆滲透作用使得濕分能夠獨自移動并收集，克服熱風干燥所產生的失散現象。

技術規格：

規格名稱	SZG-100	SZG-350	SZG-500	SZG-750	SZG-1000	SZG-1500	SZG-2000	SZG-3500	SZG-4500	SZG-5000
罐內容積	100	350	500	750	1000	1500	2000	3500	4500	5000
裝料容積 (L)	≤50	≤175	≤250	≤375	≤500	≤750	≤1000	≤1750	≤2250	≤2500
加熱面積 (m2)	1.16	2	2.63	3.5	4.61	5.58	7.5	11.2	13.1	14.1
轉速 (rpm)	4 - 6
電機功率 (kw)	0.75	1.1	1.5	2	3	3	4	5.5	7.5	11
占地面積長×寬	2160×800	2260×800	2350×800	2560×1000	2860×1300	3060×1300	3260×1400	3760×1800	3960×2000	4400×2500
回轉高度	1750	2100	2250	2490	2800	2940	2990	3490	4100	4200
罐內設計壓 (Mpa)	-0.1-0.15
夾套設計壓力 (Mpa)	≤0.3
工作溫度 (oC)	罐內≤85 夾套≤140
用冷凝器時，真空泵,	2X-15A	2X-15A	2X-30A	2X-30A	2X-70A	JZJX300-8	JZJX300-4	JZJX600-8	JZJX600-4	JZJX300-4
型號，功率	2KW	2KW	3KW	3KW	505KW	7KW	9.5KW	11KW	20.5KW	22KW
不用冷凝器時，真空泵 ,	SK-0.4	SK-0.8	SK-0.8	SK-2.7B	SK-2.7B	SK-3	SK-6	SK-6	SK-9	SK-10
型號，功率	1.5KW	2.2KW	2.2KW	4KW	4KW	5.5KW	11KW	11KW	15KW	18.5KW
重量	800	1100	1200	1500	2800	3300	3600	6400	7500	8600
