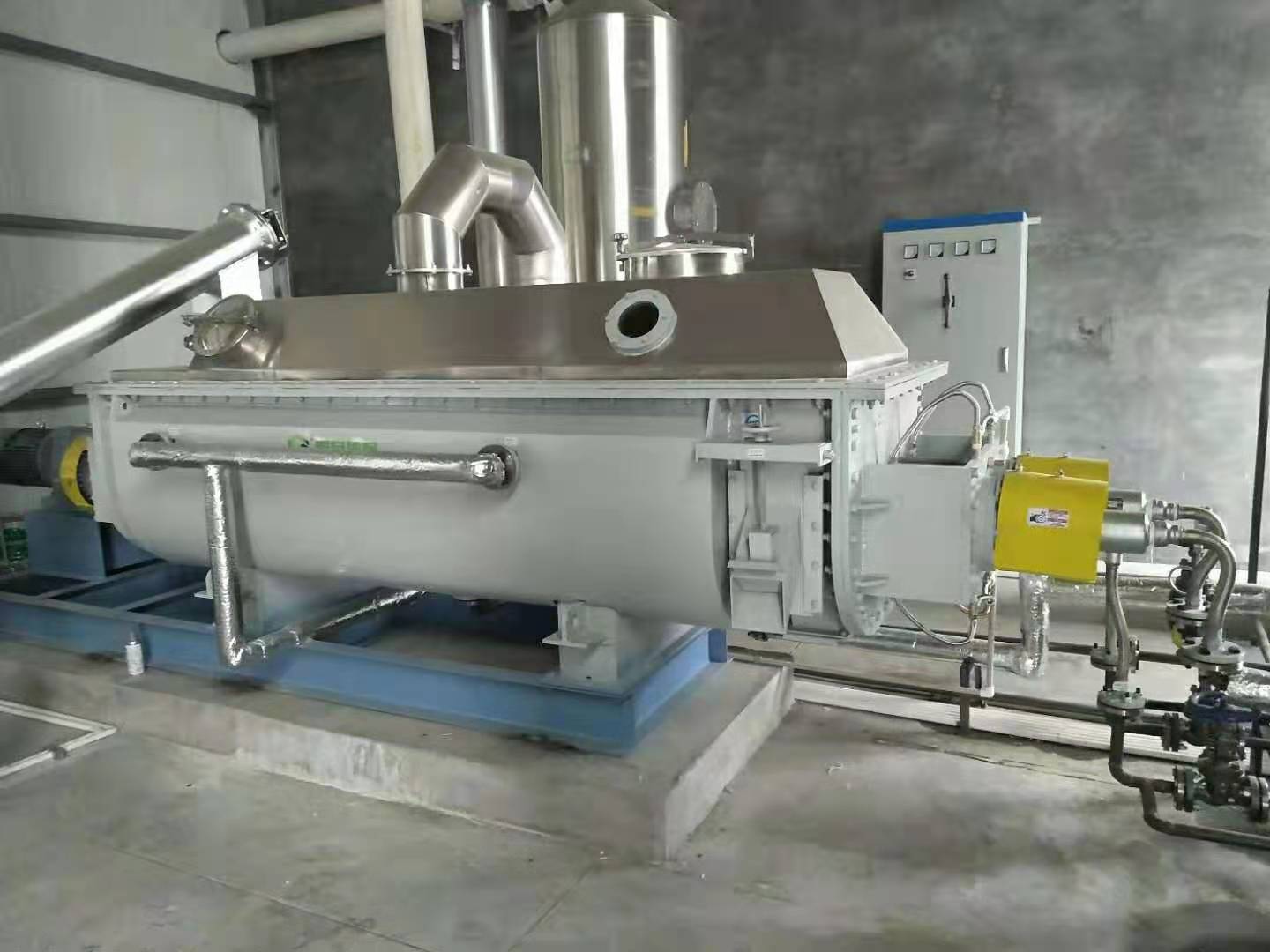

KJG系列電鍍污泥烘干機
設備概述:
空心槳葉干燥機是一種以傳導為主的臥式攪拌型干燥機。因內部空心的攪拌葉片形似于船槳,固稱之為空心槳葉干燥機。主體結構為帶有夾套的W型殼體內裝有成對的空心低速回轉中空軸,軸上焊有若干攪拌葉片,夾套和空心攪拌葉片,其內均通以熱載體,兩種加熱面同時對物料加熱??招妮S上密集排列著楔形中空槳葉,熱介質經空心軸流經槳葉。單位容積內傳熱面積很大,熱介質溫度從-40~320°C,可以是水蒸氣,也可以是液體型:如熱水、導熱油等。間接傳導加熱,沒有攜帶空氣帶走熱量,熱量均用來加熱物料,熱量損失僅為通過器體保溫層向環境的散熱。楔形槳葉傳熱面具有自清潔功能,物料顆粒與楔形面的相對運動產生洗刷作用,能夠洗刷掉楔形面上的附著物料,使運動中一直保持著清潔的傳熱面。它適合顆粒狀及粉末物料的干燥,對膏狀物料也能順利的進行干燥。(其中針對污泥干燥的行業有:印染、造紙、制藥、生物、電鍍、熱電、化工及污水處理廠。一般污泥脫水前(初水份在60%-90%),烘干后終水分為10%-40%,一般污泥要求在30%左右,干污泥成松散粉粒狀可與煤粉混合后直接進入鍋爐燃燒,污泥的熱值大概在1500-2000kcal左右,可廢物利用并節省能源,有的污泥烘干后也可制成肥料和建筑材料,或直接填埋不會造成二次污染,變廢為寶,可達到要求)
工作原理:
空心槳葉干燥機傳熱面有葉片、攪拌軸、壁面等幾部分,而且葉片的傳熱面積占很大一部分,所以設備結構緊湊,單位容積傳熱面積大。另外,攪拌、混合使物料劇烈翻動,從而獲得很高的傳熱系數,因此占地面積和空間都很小,節省了廠房基建費用。干燥過程氣體用量少,流速低,被氣體帶走的粉塵量少,所以干燥后氣體粉塵回收方便,回收設備體積小,可以節省省設備投資。
由于槳葉結構特別,物料在干燥過程中交替受到擠壓和松弛,強化了干燥。干燥室內物料的充滿率很高,可以達到80%~90%,物料的停留時間通過調節加料速度、攪拌軸轉速、物料充滿度等參數可調,從幾分鐘到幾小時內任意調節。另外,物料在干燥機內從加料口向出料口運動基本呈活塞運動,停留時間分布窄,因而產品含水率均勻。槳葉在攪拌軸上有軸向角度,因此可以連續干燥物料。
應用范圍:
空心槳葉干燥機已成功應用于食品、化工、石化、染料、電鍍、發酵、制藥、工業污泥等領域。設備傳熱、冷卻、攪拌的特性使之可以完成干燥、冷卻、溶劑回收、加熱(融化)、反應等工藝。
性能特點:
1、能耗低,操作費用?。涸O(shè)備結構緊湊,傳熱面積大,占地面積小;
2、適用物料范圍廣:使用不同熱介質,既能處理熱敏性物料,又可以處理需高溫干燥的物料。常用介質有:蒸汽、導熱油、熱水、煙道氣加熱、冷卻水等。既可連續干燥,也可以間歇式干燥,能在很多領域應用。
3、攪拌均勻、熱效率高、干燥效果好;
4、槳葉軸可相互嚙合,具有自清理作用,防止物料粘壁;
5、自動化程度高,同我公司自動疊螺脫水機聯動后,可完成污泥從脫水到干化全程PLC自控運行,并可接入企業DCS中控系統,減少了企業用工成本,現場環境好;
6、粉塵夾帶小、物料損耗少,環境污染??;對有污染的物料或需回收溶劑的工況,可采用閉路循環或真空干燥;
技術規格
型號 |
SQKJG-18 |
SQKJG-30 |
SQKJG-40 |
SQKJG-50 |
傳熱面積(㎡) |
18 |
30 |
40 |
50 |
容積(㎡) |
1.5 |
3.5 |
5 |
7 |
轉速范圍 |
15-23 |
10-15 |
10-15 |
10-15 |
功率 |
11 |
22 |
30 |
37 |
總長mm |
5423 |
7220 |
6682 |
7250 |
總寬mm |
1218 |
1450 |
2075 |
2030 |
總高mm |
1650 |
2190 |
2376 |
2548 |
器體長mm |
3000 |
4000 |
4000 |
4500 |
器體寬mm |
850 |
1100 |
1276 |
1400 |
中心高mm |
980 |
1000 |
950 |
1050 |
進出料距離mm |
2550 |
3800 |
4420 |
4950 |
進氣口 N |
1 |
1.2 |
1.2 |
1.5 |
進水口 O |
1 |
1.2 |
1.2 |
1.5 |
型號 |
SQKJG-60 |
SQKJG-70 |
SQKJG-80 |
SQKJG-100 |
傳熱面積(㎡) |
60 |
70 |
80 |
100 |
容積(㎡) |
8.5 |
10 |
12 |
15 |
轉速范圍 |
10-15 |
10-15 |
10-15 |
10-15 |
功率 |
37 |
45 |
55 |
55 |
總長mm |
7800 |
8050 |
9000 |
9800 |
總寬mm |
2030 |
2424 |
2000 |
2500 |
總高mm |
2677 |
2700 |
2700 |
2800 |
器體長mm |
5500 |
5000 |
5500 |
6000 |
器體寬mm |
1516 |
1650 |
1650 |
1822 |
中心高mm |
1200 |
1350 |
1350 |
1400 |
進出料距離mm |
5000 |
4500 |
5000 |
5500 |
進氣口 N |
1.5 |
1.5 |
2 |
2 |
進水口 O |
1.5 |
1.5 |
2 |
2 |
型號 |
SQKJG-120 |
SQKJG-160 |
SQKJG-200 |
SQKJG-220 |
傳熱面積(㎡) |
120 |
160 |
200 |
220 |
容積(㎡) |
18 |
23 |
32 |
34 |
轉速范圍 |
10-15 |
6-12 |
6-12 |
6-12 |
功率 |
75 |
110 |
110 |
132 |
總長mm |
10560 |
12000 |
12050 |
12500 |
總寬mm |
2650 |
2950 |
3300 |
3300 |
總高mm |
3050 |
3300 |
3700 |
3700 |
器體長mm |
6000 |
7000 |
7000 |
7440 |
器體寬mm |
1978 |
2324 |
2450 |
2450 |
中心高mm |
1325 |
1350 |
1525 |
1400 |
進出料距離mm |
5500 |
6500 |
6500 |
7000 |
進氣口 N |
2 |
2 |
2 |
2 |
進水口 O |
2 |
2 |
2 |
2 |
